蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
蝶閥分類：
1、電動蝶閥 2、氣動蝶閥
3、液動蝶閥 4、手動蝶閥
蝶閥結構特點：
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、蝶閥可以運送泥漿，在管道口積存液蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
3、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
4、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
蝶閥性能：
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。
2、可以運送泥漿，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。全開時閥座通道有效流通面積較大，流體阻力較小。
3、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。密封面材料一般采用橡膠、塑料、故低壓密封性能好。
4、安裝方便，操作靈活省力，可選擇手動、電動、氣動、液壓方式。
蝶閥：

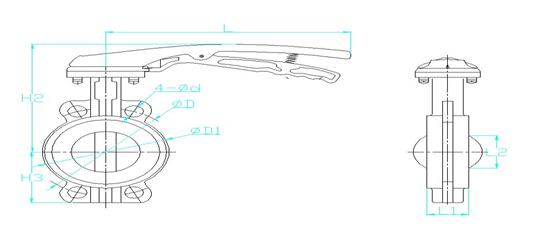

外形尺寸：
|
規格
|
H2
|
H3
|
Φd
|
ΦD
|
ΦD1
|
L1
|
L2
|
L
|
重量(KG)
|
|
DN40
|
162
|
69.5
|
20
|
110
|
88
|
33.5
|
30
|
176
|
1.88
|
|
DN50
|
180
|
70
|
20
|
125
|
96.5
|
42
|
32
|
176
|
2.38
|
|
DN65
|
192
|
80
|
20
|
145
|
110
|
45
|
47
|
176
|
2.84
|
|
DN80
|
205
|
92
|
20
|
160
|
124
|
45
|
65
|
176
|
3.4
|
|
DN100
|
229
|
107
|
20
|
180
|
158
|
52
|
91
|
215
|
5.01
|
|
DN125
|
250
|
121
|
20
|
210
|
187
|
55
|
112
|
260
|
6.35
|
|
DN150
|
260
|
134
|
23
|
240
|
214
|
56
|
146
|
260
|
7.81
|

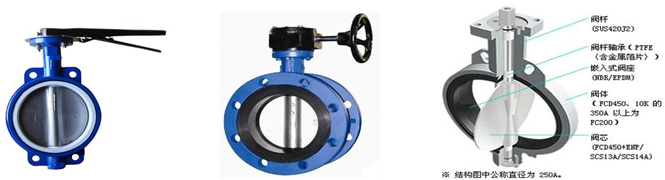

主要零部件材質：
|
名稱Name
|
材料Materials
|
|
閥體Body
|
灰鑄鐵、球墨鑄鐵、鑄鋼、304不銹鋼、316不銹鋼、316L不銹鋼Cast Iron,Ductile Iron,Carbon Steel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L
|
|
閥板Disc
|
球鐵尼龍、球鐵電鍍、304不銹鋼、316不銹鋼、316L不銹鋼、雙相不銹鋼、鋁青銅Ductile Iron Coated by Nylon,Ductile Iron Coated by Nickel,,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L,Duplex Stainless Steel,Aluminum Bronze
|
|
閥座Seat
|
三元乙丙、丁腈、聚四氟乙稀、耐磨乙丙、耐溫乙丙、氟橡膠、硅橡膠EPDM,NBR,PTFE,Wear-resistant EPDM,High-temperature EPDM,Fluorine Rubber,Silicon rubber
|
|
閥軸Stem
|
45#碳鋼、304不銹鋼、316不銹鋼、416不銹鋼Carbon Steel 45#，Stainless Steel 304，Stainless Steel 316，Stainless Steel 416
|
|
產品型號Products Model
|
620D7A1X-10/16
|
|
公稱通徑Normal Diameter
|
DN40-DN150
|
|
公稱壓力(Mpa)Normal Diameter
|
PN1.0-1.6MPa
|
|
適用介質Applicable medium
|
水、海水、污水、油、空氣、食品、弱酸堿等Water,Sea Water,Sewage,Oil,Air,Food,Weak acid and soda etc.
|
|
適用溫度Applicable temperature
|
-10～110℃
|
安裝維護：
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
購貨須知:
訂貨時請注明：1、產品名稱 2、型號規格 3、壓力等級 4、材質 5、法蘭標準 6、工作壓力 7、介質等詳細參數。
|
|
|
