防爆波紋阻火器主要有兩種，一種是用于石油化工等行業管線上的管道防爆波紋阻火器，另一種是主要用于儲罐上的儲罐防爆波紋阻火器。管道防爆波紋阻火器是安裝在管道上用來阻止易燃?xì)怏w、液體的火焰蔓延和防止回火而引起爆炸的安全裝置。通常裝在輸送或排放易燃易爆氣體的管線上。如火炬、加熱燃燒系統、石油氣體回收系統或其它易燃?xì)怏w系統。管道防爆波紋阻火器與儲罐防爆波紋阻火器都是石油、化工、能源、環保等行業不可缺少的安全保障設備。
管道防爆波紋阻火器綜合引進國外先進技術，結合國內自主研發的不銹鋼防爆波紋阻火板，具有結構緊湊、可靠性高，阻火芯件防爆、防腐、阻火性能強、便于清洗等優點，特別適合于氫氣、氮?dú)狻⒀鯕狻⒁夯瘹獾忍厥饨橘|(zhì)。
阻火器分類：
1.抽屜式阻火器（ZHQ-II型） 2.氧氣阻火器（ZHQ-F1/F2型）
3.阻爆轟型阻火器（ZHQ-Z型） 4.阻火透氣帽（ZHQ-TQM型）
5.礫石阻火器（ZHQ-L型） 6.儲罐防暴波紋阻火器（ZHQ-I型）
7.管道防暴波紋阻火器（ZHQ-B型） 8.天燃?xì)庾杌鹌鳎╖HQ-T型）
管道防爆波紋阻火器主要性能與用途：
1、輸?shù)揽扇夹詺怏w的管道上。
2、火炬系統、油氣回收系統。
3、加熱爐燃料氣的管網系統。
4、氣體凈化通過系統。
5、煤礦瓦斯排放系統及乙炔、氫氣系統等。
6、易燃易爆溶劑系統
執行標準：
1、GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》
2、SH/T3413-99 《石油化工石油氣管道阻火器選用、檢驗及驗收》
3、HG/T20570.19-95 《阻火器的設置》

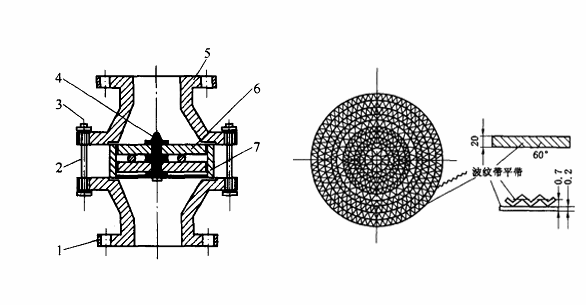

管道防爆波紋阻火器（ZHQ-B型）

|
DN
|
25
|
40
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
|
1＂
|
11/2＂
|
2＂
|
3＂
|
4＂
|
5＂
|
6＂
|
8＂
|
10＂
|
|
L
|
195
|
245
|
220
|
280
|
325
|
395
|
427
|
496
|
593
|
|
H
|
200
|
240
|
236
|
270
|
274
|
280
|
288
|
306
|
320
|
|
型號
Model
|
ZHQ-B
|
規格
Size
|
DN25-DN350 PN0.6-PN5.0
|
|
殼體材質
Body Materials
|
CS 304 316 316L
|
阻火層材質
Guide Rod
|
304 316 316L
|
|
螺帽螺栓
Bolt/Nut
|
CS 304 316 316L
|
密封墊片
Gasket Seal
|
石墨墊片 金屬墊片 聚四氟乙烯
Graphite gasket Medal gasket PTFE
|
|
防爆等級
Explosion Group
|
BS 5501:IIA IIB IIC
|
環境溫度
Ambient Temper
|
CS:-30℃~+350℃
SS:-80℃~+350℃
|
|
連接方式
Joint Type
|
法蘭連接 螺紋連接
Flange Threaded
|
法蘭標準
Flange Standard
|
JB GB HG ANSI SH JIS
|
|
設計制造檢測標準
Manufacture Standard
|
GB5908-86 GB/T13347-1992
|
外表處理
Coating
|
CS: paint SS:NO Paint
|
安裝與維護保養：
1、 為了確保管道防爆波紋阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀說明書，并仔細核對標牌與所裝管線要求是否一致。
2、 管道防爆波紋阻火器上的流向標記必須與介質流向一致。 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
3、 被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
4、 清洗管道防爆波紋阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。 重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
訂貨須知：
訂貨時請注明：產品名稱 公稱通徑 公稱壓力 材質 連接方式 介質等詳細參數。
|
