阻爆轟型阻火器是適用于石化、化工、輕工等行業的可燃氣體輸送過程中的安全裝置。我公司生產制造的阻爆轟型阻火器的經過嚴謹?shù)淖杌鹄碚撛O(shè)計和精密專用的機械設備加工制造而成。

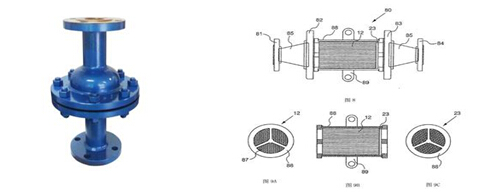

產品由芯件和殼體兩部分組成，芯件是核心，由兩層超薄的不銹鋼鋼帶，一條被壓成波N形，另一條平面鋼帶則將它圍繞圓心緊緊纏繞而成。從而構成無數個端面，是小三角型直通流道，而且在芯件內部有一條十字結構的支架（或在表面壓上丫形架）借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散。介質從三角形狹道中通過，管道防爆波紋阻火器也正是通過它來阻止火焰在管道中的蔓延，其原理為“器壁效應”，就是火焰與器壁的碰撞進行能量轉換，降低了溫度。以此原理來設計三角形的高度阻止火焰的通過，再加上足夠長的流道長充來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性
阻火器分類：
1.抽屜式阻火器（ZHQ-II型） 2.氧氣阻火器（ZHQ-F1/F2型）
3.阻爆轟型阻火器（ZHQ-Z型） 4.阻火透氣帽（ZHQ-TQM型）
5.礫石阻火器（ZHQ-L型） 6.儲罐防暴波紋阻火器（ZHQ-I型）
7管道防暴波紋阻火器（ZHQ-B型 8.天燃氣阻火器（ZHQ-T型）
阻爆轟型阻火器適用場所：
1、輸?shù)揽扇夹詺怏w的管道上，火炬系統、油氣回收系統。
2、加熱爐燃料氣的管網系統，氣體凈化通過系統。
3、煤礦瓦斯排放系統及乙炔、氫氣系統等。
執行標準：
1、GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》
2、SH/T3413-99《石油化工石油氣管道阻火器選用、檢驗及驗收》
3、HG/T20570.19-95《阻火器的設置》
阻爆轟型阻火器（ZHQ-Z型）:
|
結構形式 普通型 阻爆燃型 阻爆轟型
|
|
安全間隙mm MESG≥0.9 0.5
|
|
使用范圍 儲罐 管端放空 放空管 放空管 爆轟管道
|
|
阻火級別 IIA IIB IIC
|
|
公稱通徑（DN）
|
D1
|
D2
|
H(PN16)
|
|
40
|
18*3
|
157*3.5
|
330
|
|
50
|
25*3
|
57*3.5
|
330
|
|
65
|
32*3.5
|
73*4
|
365
|
|
80
|
38*3.5
|
73*4
|
375
|
|
100
|
48*3.6
|
89*4
|
390
|
安裝與維護：
1、為了確保阻爆轟型阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀說明書，并仔細核對標牌與所裝管線要 求是否一致。
2、阻爆轟型阻火器上的流向標記必須與介質流向一致。 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺 陷。
3、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
4、清洗阻爆轟型阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。 重新安裝阻 火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
訂貨須知：
訂貨時請注明：產品名稱 公稱通徑 公稱壓力 材質 連接方式 介質等詳細參數。
|
